انتخاب یک سیستم سرمایشی مناسب به‌ویژه در پروژه‌های حساس عمرانی، صنعتی یا تجاری، تصمیمی ساده نیست. نیاز به دمای کنترل‌شده، مصرف انرژی بهینه و عملکرد قابل اعتماد باعث شده است که چیلرها به یکی از اصلی‌ترین گزینه‌ها در طراحی سیستم‌های تهویه مطبوع تبدیل شوند.
در میان انواع مختلف چیلرها، نوع تراکمی به دلیل قابلیت‌های فنی و بازده بالا، توجه بسیاری از مهندسان و کارفرمایان را به خود جلب کرده است. اگر شما هم به‌دنبال راهی مطمئن برای تأمین سرمایش ساختمان یا فضای صنعتی خود هستید، شناخت کامل از عملکرد، اجزا و انواع چیلر تراکمی یک ضرورت محسوب می‌شود.
در آراد تهویه در این مطلب تلاش کردیم تا با زبانی روشن و کاربردی به تمام سوالاتی که ممکن است پیش از خرید یا استفاده از چیلر تراکمی ذهن شما را درگیر کند، پاسخ دهیم.

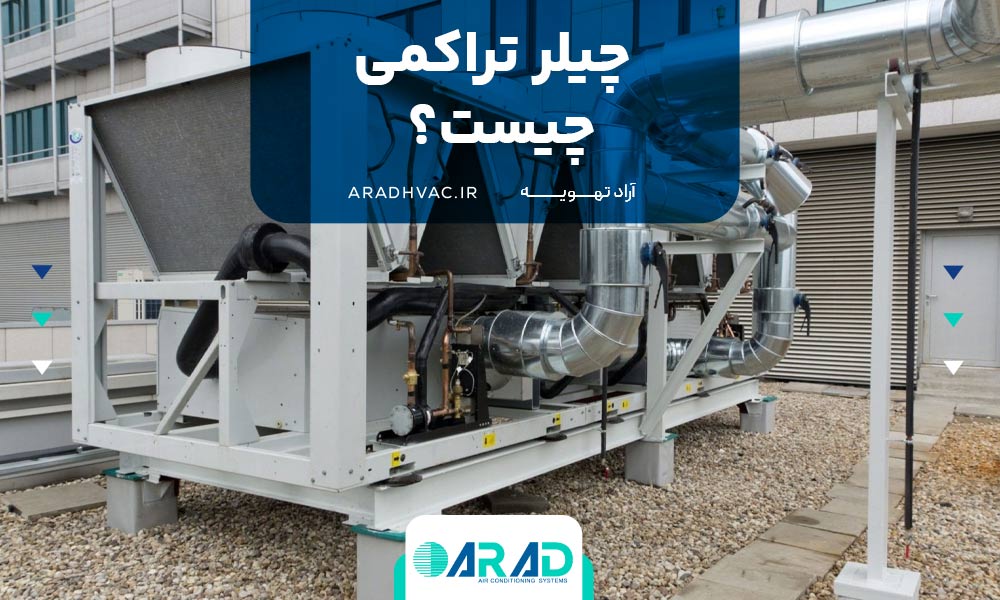

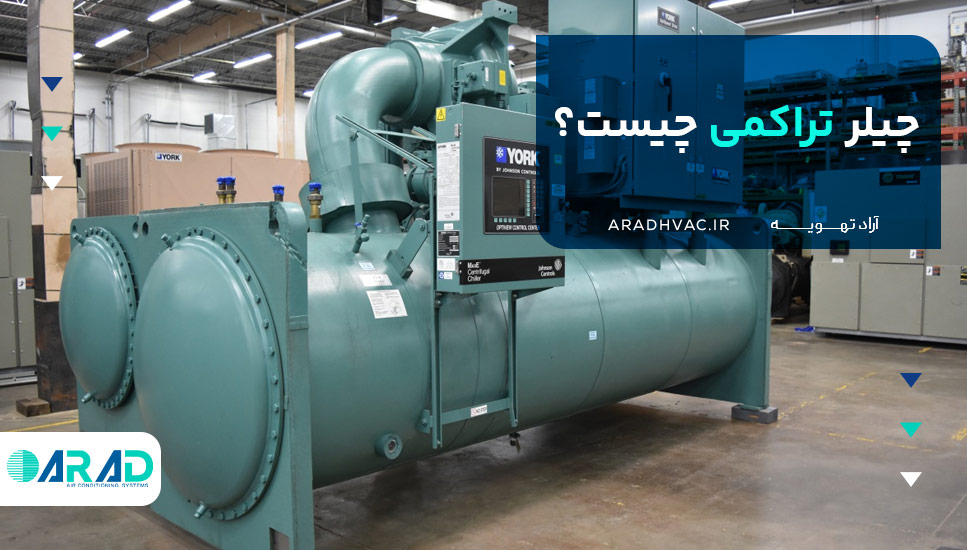

چیلر تراکمی دستگاهی است که وظیفه کاهش دمای یک سیال واسط، معمولاً آب، را بر عهده دارد. این آب سردشده می‌تواند در سیستم‌های تهویه مطبوع برای خنک‌کردن فضای داخلی ساختمان‌ها مورد استفاده قرار گیرد یا در واحدهای صنعتی و خطوط تولید، نقش کلیدی در کاهش دمای تجهیزات و فرایندهای عملیاتی ایفا کند.
عملکرد چیلرهای تراکمی، چه در نوع هواخنک و چه در نوع آب‌خنک بر مبنای فشرده‌سازی گاز مبرد توسط کمپرسور مکانیکی و به گردش درآمدن در یک چرخه تبرید مهندسی‌شده انجام می‌شود. این چرخه باعث جذب گرمای ناخواسته از آب و کاهش دمای آن تا سطح مطلوب می‌گردد، بدون آن‌که مستقیماً با محیط تماس داشته باشد.

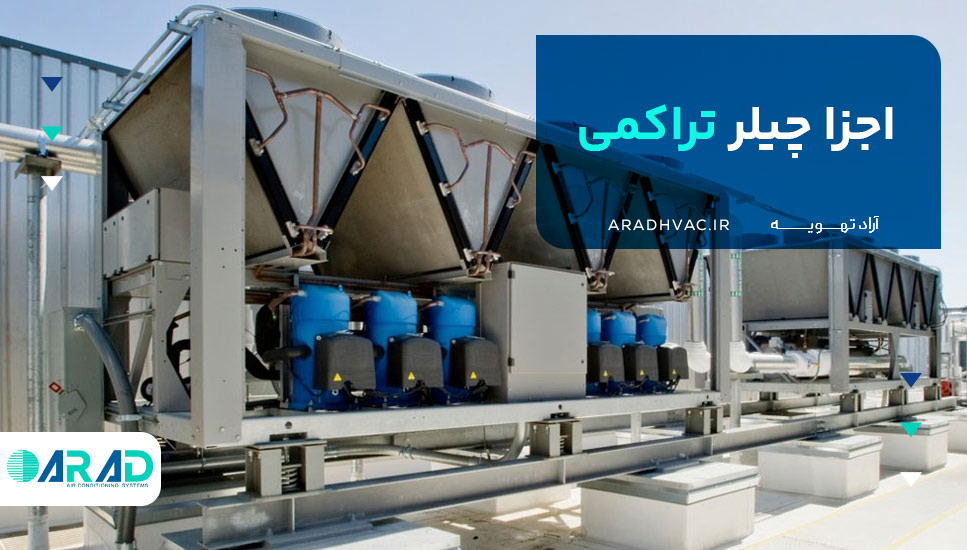

در ساختار چیلر تراکمی، چهار بخش اصلی وجود دارد که هرکدام وظیفه‌ای مشخص و حیاتی در عملکرد دستگاه دارند. هماهنگی میان این اجزا، پایه‌گذار یک چرخه تبرید مؤثر و پایدار است. در ادامه، این اجزا و عملکرد هر یک را به‌صورت خلاصه مشاهده می‌کنید:
|
نام بخش |
توضیح عملکرد |
| اواپراتور |
مبدلی است که گرمای آب را جذب کرده و باعث تبخیر مبرد می‌شود. نتیجه این فرآیند، تولید آب سرد برای استفاده در سیستم است. |
|
کمپرسور |
مبرد گازی را پس از خروج از اواپراتور فشرده می‌کند تا فشار و دمای آن افزایش یابد و برای ورود به کندانسور آماده شود. |
| کندانسور |
گرمای مبرد داغ را دفع کرده و آن را به مایع تبدیل می‌کند. این کار معمولاً با جریان هوا یا آب صورت می‌گیرد. |
|
شیر انبساط |
با کاهش ناگهانی فشار مبرد مایع، آن را به داخل اواپراتور هدایت می‌کند تا فرآیند تبخیر و سرمایش مجدداً آغاز شود. |

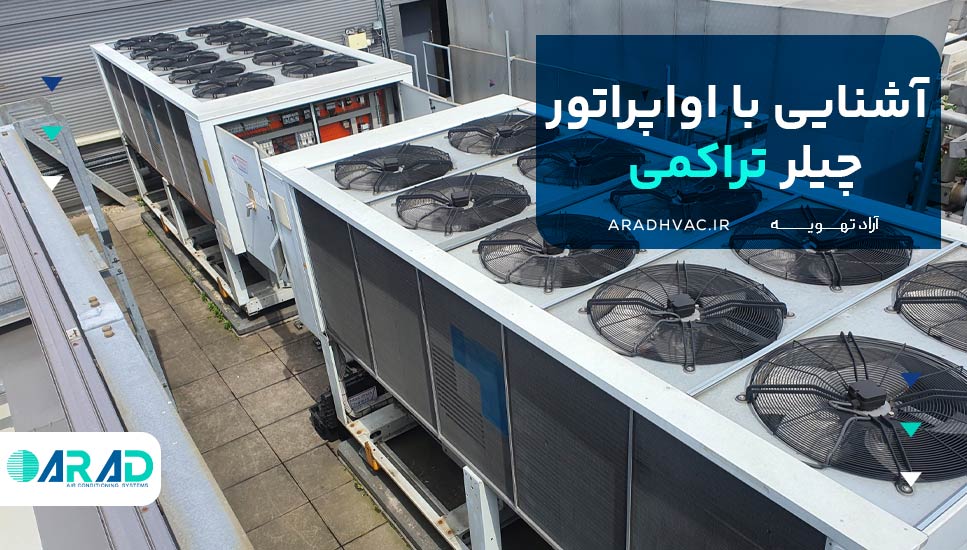

اواپراتور یکی از اجزای کلیدی در چیلر تراکمی است که نقش آن تبادل حرارت میان مبرد و سیال واسط (معمولاً آب) می‌باشد. در این بخش از سیستم، مبرد با جذب گرمای آب تبخیر می‌شود و باعث کاهش دمای سیال می‌گردد. نتیجه این فرآیند، تولید آب سردی است که وارد مدار برودتی می‌شود.
از نظر ساختار، اواپراتورها در چیلرهای تراکمی به سه دسته اصلی تقسیم می‌شوند:
این مدل از یک مخزن استوانه‌ای تشکیل شده که لوله‌های مسی درون آن تعبیه شده‌اند. جریان مبرد در داخل لوله‌ها حرکت کرده و گرمای آب موجود در فضای اطراف لوله‌ها را جذب می‌کند. در نتیجه این گرماگیری، مبرد به حالت گاز تبخیر می‌شود و آب سرد تولید می‌گردد. ساختار مستحکم این نوع اواپراتور در برابر فشار و دمای بالا، آن را به یکی از گزینه‌های رایج در چیلرهای با ظرفیت متوسط تبدیل کرده است. به دلیل عملکرد قابل‌قبول و هزینه ساخت مناسب، همچنان از پرکاربردترین انواع اواپراتورها در صنعت تهویه محسوب می‌شود.
در این نوع، لوله‌های مسی به‌صورت کویل طراحی شده‌اند و به‌منظور افزایش راندمان حرارتی، سطح آن‌ها با پره‌هایی پوشانده شده است. این پره‌ها باعث افزایش سطح تماس میان سیال و مبرد شده و سرعت انتقال حرارت را به میزان قابل توجهی بالا می‌برند. طراحی فشرده این اواپراتورها امکان استفاده مؤثر در فضاهای محدودتر را فراهم کرده است.
این مدل از صفحات فلزی تشکیل شده که به‌صورت جوشی به هم متصل هستند و شیارهایی برای عبور سیال و مبرد در آن‌ها تعبیه شده است. انتقال حرارت بین این دو سیال با راندمان بسیار بالا انجام می‌گیرد. با وجود بازدهی بهتر نسبت به نوع پوسته و لوله به دلیل قیمت بالاتر و ماهیت وارداتی قطعات، استفاده از این مدل در برخی پروژه‌ها کمتر مورد توجه قرار می‌گیرد. با این حال، برای کاربردهایی که فضای نصب محدود یا نیاز به بازده بالا وجود دارد، انتخاب مناسبی خواهد بود.
درک دقیق از تفاوت ساختاری و عملکردی این اواپراتورها به‌ویژه در مقایسه با مدل‌های جذبی، نقش مهمی در تصمیم‌گیری فنی دارد. به همین دلیل، بررسی تفاوت چیلر جذبی و تراکمی می‌تواند درک بهتری از نحوه انتخاب تجهیزات سرمایشی فراهم کند.

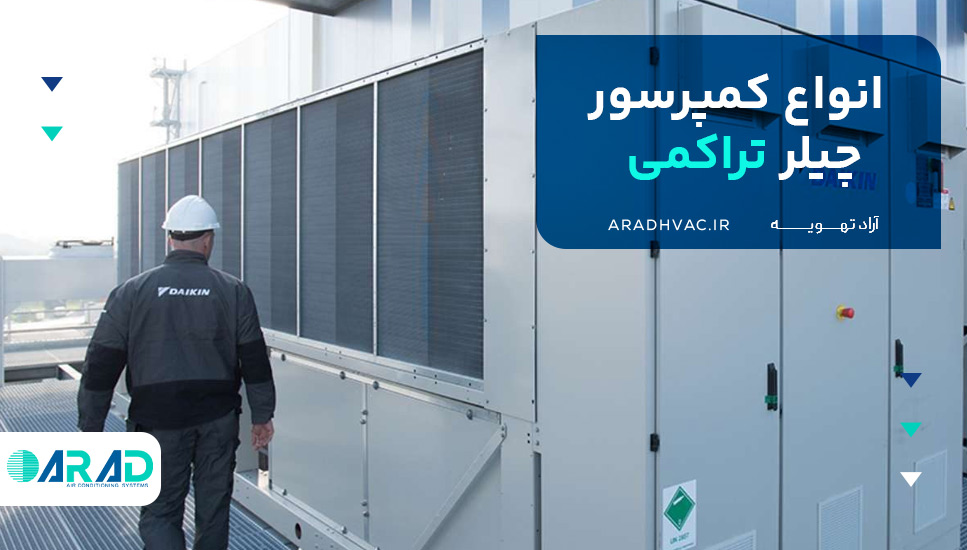

کمپرسور به‌عنوان قلب چیلر تراکمی، نقش اساسی در عملکرد سیستم تبرید ایفا می‌کند. انتخاب نوع کمپرسور بر اساس ظرفیت موردنیاز، شرایط محیطی و کاربری پروژه صورت می‌گیرد. با افزایش ظرفیت چیلر، نوع کمپرسور نیز دستخوش تغییر می‌شود؛ از مدل‌های ساده‌تر برای مصارف محدود گرفته تا گزینه‌های پیشرفته در پروژه‌های صنعتی بزرگ.
در ادامه با انواع کمپرسورهای مورد استفاده در چیلرهای تراکمی و مشخصات فنی هر یک آشنا می‌شوید:
این مدل با عملکرد مداوم و راندمان بالا در ظرفیت‌های ۴۰ تن تبرید به بالا به کار گرفته می‌شود. کمپرسور اسکرو از دو روتور مارپیچی تشکیل شده که با چرخش خود، گاز مبرد را فشرده و به مرحله بعدی چرخه تبرید منتقل می‌کند. یکی از دلایل محبوبیت آن، کارکرد بی‌صدا، مصرف انرژی بهینه و دوام مکانیکی بالاست. با این حال در مناطق با آب‌وهوای گرم و مرطوب، استفاده از این نوع کمپرسور توصیه نمی‌شود، زیرا حساسیت بیشتری نسبت به شرایط دمایی و فشاری دارد. در مواردی که به کاهش دما در فرایندهای صنعتی نیاز است، نوع دو مارپیچ این کمپرسورها عملکرد بسیار قابل اعتمادی ارائه می‌دهد.
برای چیلرهایی با ظرفیت پایین تا متوسط، کمپرسور اسکرال گزینه‌ای کارآمد محسوب می‌شود. در این نوع، دو قطعه مارپیچی به‌گونه‌ای طراحی شده‌اند که یکی ثابت و دیگری متحرک است. حرکت مدور آن‌ها باعث افزایش فشار گاز مبرد می‌شود. چیلرهای مجهز به این نوع کمپرسور، معمولاً در کاربردهای خانگی، تجاری یا سیستم‌های تهویه مرکزی با ظرفیت محدود مورد استفاده قرار می‌گیرند. صدای کم، مصرف انرژی مناسب و طول عمر بالا از ویژگی‌های شاخص این مدل است. به دلیل طراحی فشرده و عملکرد نرم، کمپرسور اسکرال در مینی‌چیلرها نیز کاربرد فراوانی دارد.
این کمپرسور برای چیلرهایی با ظرفیت بالا از حدود ۱۵۰ تا ۶۰۰۰ تن تبرید، طراحی شده است. عملکرد آن مبتنی بر نیروی گریز از مرکز است که با استفاده از پره‌های چرخان، مبرد را فشرده می‌کند. ساختار ساده، صدای کم و هزینه نگهداری پایین از مزایای این مدل به شمار می‌رود. با وجود راندمان قابل توجه در فشارهای بالا، این نوع کمپرسور معمولاً با کندانسورهای آب‌خنک سازگارتر است و در بیشتر موارد با کندانسورهای هواخنک ترکیب نمی‌شود.
این مدل از طریق حرکت رفت و برگشتی پیستون، گاز مبرد را متراکم می‌کند. به دلیل ساختار مکانیکی ساده، نصب آسان و قیمت اولیه پایین، معمولاً در پروژه‌هایی با ظرفیت متوسط به‌کار می‌رود. با این حال، میزان صدای تولیدی نسبتاً بالا و استهلاک قطعات در طولانی‌مدت از جمله چالش‌های آن است. در صورتی که از این نوع چیلر در مکان‌هایی با حساسیت صوتی بالا استفاده می‌شود، توصیه می‌گردد محل نصب در فضاهای دور از ساکنین نظیر پشت‌بام یا موتورخانه باشد.
این کمپرسور با جایگزین کردن حرکت دورانی به جای رفت و برگشتی، باعث فشرده‌سازی مبرد می‌شود. طراحی آن به‌گونه‌ای است که عملکرد پیوسته با ارتعاش کمتر را ممکن می‌سازد. عمدتاً در مینی‌چیلرها یا سیستم‌های تهویه با ظرفیت پایین مورد استفاده قرار می‌گیرد. فضای اشغالی کم، مصرف انرژی پایین و صدای نسبتاً ملایم از ویژگی‌های اصلی این مدل هستند.
در این مدل به جای تماس مکانیکی بین اجزای متحرک از میدان مغناطیسی برای تعلیق پروانه‌ها استفاده می‌شود. این فناوری باعث حذف نیاز به روغن‌کاری، کاهش کامل اصطکاک و در نتیجه پایین آمدن استهلاک سیستم می‌شود. چیلرهایی که از این نوع کمپرسور بهره می‌برند، بسیار کم‌صدا، سبک‌تر و با راندمان انرژی بالا عمل می‌کنند. همین ویژگی‌ها موجب شده تا کمپرسورهای توربوکر در پروژه‌هایی که اولویت با مصرف پایین انرژی و نگهداری حداقلی است به گزینه‌ای ممتاز تبدیل شوند.

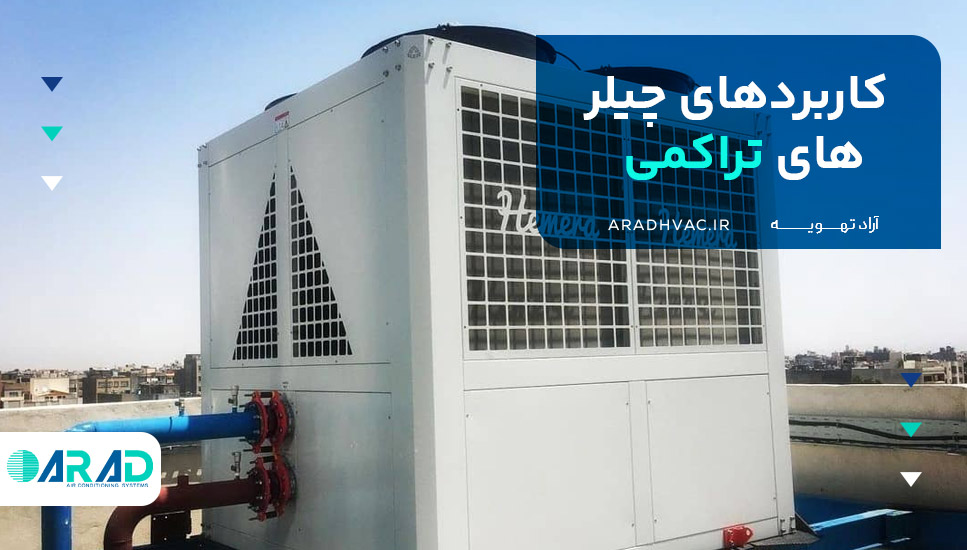

چیلرهای تراکمی به‌دلیل عملکرد پایدار، کنترل دمای دقیق و قابلیت انطباق با انواع شرایط محیطی در بسیاری از پروژه‌های ساختمانی، صنعتی و فرآیندی به‌کار گرفته می‌شوند. در ادامه به اصلی‌ترین حوزه‌هایی که از این نوع چیلر استفاده می‌شود، اشاره می‌کنیم:

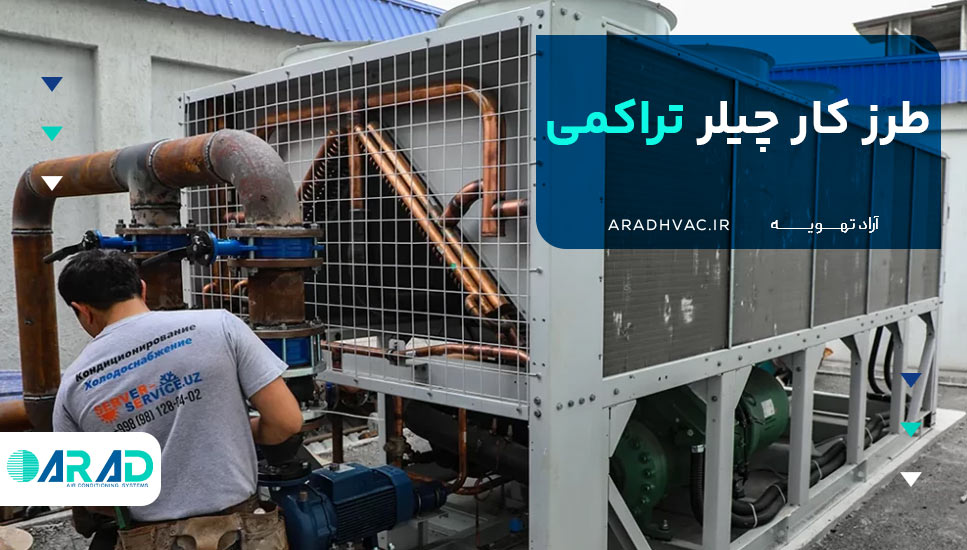

مبنای عملکرد چیلر تراکمی، یک چرخه بسته تبرید است که از چهار بخش اصلی تشکیل شده است: کمپرسور، اواپراتور، کندانسور و شیر انبساط. این اجزا با همکاری یکدیگر فرآیند خنک‌سازی آب را به‌صورت پیوسته انجام می‌دهند. در چیلرهای تراکمی با ظرفیت‌های بین ۱۵ تا ۲۰۰۰ تن تبرید، دمای آب خروجی معمولاً در بازه ۲ تا ۷ درجه سلسیوس تنظیم می‌شود.
اما این کاهش دما چگونه اتفاق می‌افتد؟ پاسخ در مراحل دقیق عملکرد این سیستم نهفته است:
در ابتدا، مبرد به‌صورت مایع با دمای پایین وارد بخش اواپراتور می‌شود. این بخش معمولاً از نوع صفحه‌ای، پوسته و لوله‌ای یا ترکیبی از آن‌هاست. مبرد با عبور از مجاورت آب، گرمای آن را جذب کرده و تبخیر می‌شود. در این فرآیند، دمای آب کاهش یافته و آب سرد آماده ورود به مدار مصرف می‌شود.
بخار داغ حاصل از تبخیر مبرد به کمپرسور هدایت می‌شود. در این مرحله، کمپرسور دو وظیفه اصلی دارد: نخست، مکش بخار از اواپراتور به‌نحوی که فشار در این بخش ثابت باقی بماند تا تبادل حرارتی به بهترین شکل صورت گیرد؛ دوم، فشرده‌سازی گاز مبرد تا فشار و دمای آن به‌طور چشمگیری افزایش یابد. این فشرده‌سازی، مبرد را برای ورود به مرحله بعد آماده می‌کند.
گاز پرفشار وارد کندانسور می‌شود. در این بخش، مبرد گرمای خود را از دست می‌دهد و به حالت مایع بازمی‌گردد. در چیلرهای آب‌خنک، انتقال حرارت از طریق برج خنک‌کن انجام می‌شود؛ در حالی‌که در چیلرهای هواخنک، فن‌های مخصوص وظیفه خنک‌کردن مبرد را بر عهده دارند. این مرحله باعث تغییر فاز مبرد از بخار به مایع با دمای بالا می‌شود.
مبرد مایع پس از خروج از کندانسور وارد شیر انبساط می‌شود. در این نقطه با عبور از یک مسیر محدودکننده، فشار آن به‌طور ناگهانی کاهش یافته و دما نیز افت پیدا می‌کند. بخشی از مبرد در همین مرحله تبخیر می‌شود و ترکیبی از گاز و مایع با دمای پایین به‌سمت اواپراتور هدایت می‌شود.
مبرد نیمه‌تبخیر شده دوباره وارد اواپراتور می‌شود و همانند مرحله اول با آب در حال گردش تبادل حرارت انجام می‌دهد. در این فرآیند، آب سرد شده از سیستم خارج می‌شود و به‌سمت مصرف‌کننده‌هایی نظیر فن‌کویل یا هواساز انتقال می‌یابد تا عمل سرمایش در فضا یا تجهیزات موردنظر انجام گیرد.
در این زمان، مبرد که اکنون کاملاً تبخیر شده، مجدداً به کمپرسور بازمی‌گردد و چرخه تبرید از نو آغاز می‌شود.
به نقل از آبگین تهویه:
برای کاهش مصرف برق در چیلرهای تراکمی از راهکارهایی نظیر راه‌اندازی فن‌ها به کمک درایو اینورتر، مدولار کردن کمپرسورها، کنترل ظرفیت برودتی چیلر و نصب کمپرسور با ضریب عملکرد بالا استفاده می‌شود.

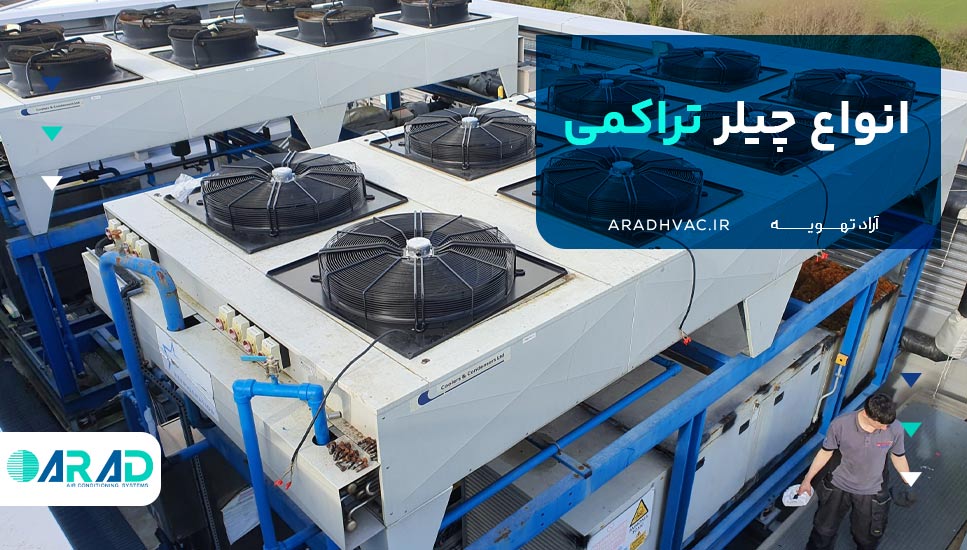

چیلرهای تراکمی از نظر نحوه دفع حرارت به دو دسته اصلی تقسیم می‌شوند که انتخاب بین آن‌ها مستقیماً به شرایط محیطی، فضای نصب و زیرساخت پروژه بستگی دارد. در ادامه به معرفی این دو نوع می‌پردازیم:
در این مدل، گرمای جذب‌شده توسط مبرد از طریق کندانسوری که در معرض جریان هوا قرار دارد به محیط منتقل می‌شود. فن‌های نصب‌شده روی کندانسور وظیفه دارند هوا را از میان پره‌های آن عبور دهند تا فرآیند خنک‌سازی مبرد انجام شود. به دلیل عدم نیاز به برج خنک‌کن، این نوع چیلر گزینه‌ای مناسب برای مناطقی با محدودیت منابع آبی یا پروژه‌هایی است که تأسیسات جانبی در آن‌ها قابل پیاده‌سازی نیست. همچنین، نصب و راه‌اندازی ساده‌تر، باعث شده در بسیاری از ساختمان‌های اداری و مسکونی، این مدل به‌عنوان راه‌حلی عملی مورد استفاده قرار گیرد.
این نوع چیلر از کندانسوری استفاده می‌کند که گرمای مبرد را به آب منتقل می‌کند. سپس این آب گرم‌شده به برج خنک‌کن هدایت شده و پس از کاهش دما دوباره به کندانسور بازمی‌گردد. عملکرد پایدار در دمای محیط بالا و راندمان بیشتر در مقایسه با مدل هوا خنک از ویژگی‌های اصلی این سیستم است. البته باید توجه داشت که نصب آن نیازمند فضای کافی برای برج خنک‌کن و تجهیزات جانبی نظیر پمپ‌ها، لوله‌کشی و کنترل‌کننده‌های سطح آب می‌باشد. این مدل بیشتر در پروژه‌های بزرگ، صنایع سنگین و مکان‌هایی که مصرف انرژی بهینه در اولویت است مورد استفاده قرار می‌گیرد.

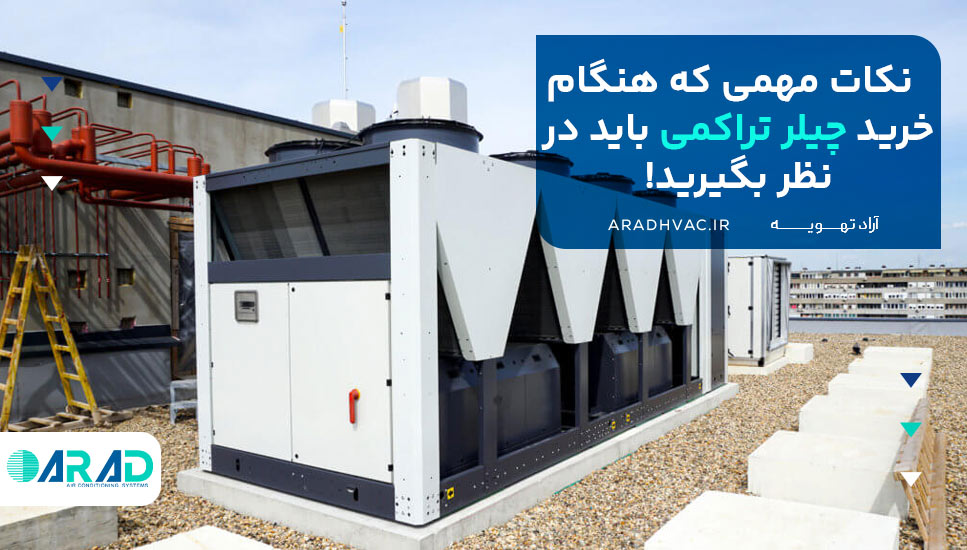

خرید چیلر تراکمی صرفاً یک تصمیم فنی نیست، بلکه باید با درنظر گرفتن الزامات پروژه، شرایط بهره‌برداری و اهداف بلندمدت صورت گیرد. در ادامه به مواردی اشاره می‌کنیم که بی‌توجهی به آن‌ها می‌تواند منجر به انتخابی نادرست یا افزایش هزینه‌های نگهداری و مصرف انرژی شود:

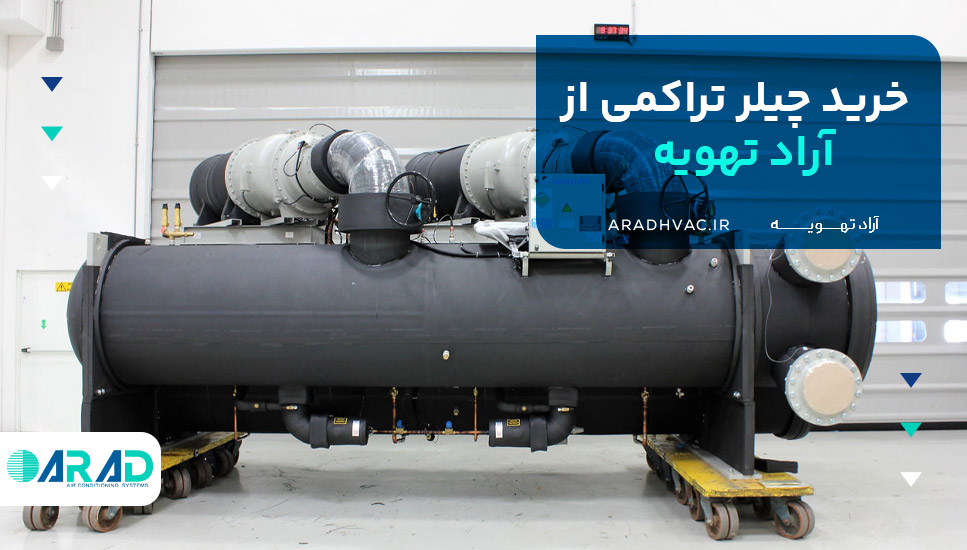

در مجموعه آراد تهویه ما صرفاً فروشنده یک دستگاه سرمایشی نیستیم؛ بلکه همراه فنی پروژه‌های شما هستیم تا راه‌حلی متناسب با نیاز واقعی‌تان ارائه دهیم. از مشاوره اولیه تا نصب و پشتیبانی، رویکرد ما مبتنی بر دقت، شفافیت و ارائه راهکارهای تخصصی است. انتخاب چیلر مناسب نباید به یک تصمیم لحظه‌ای تبدیل شود، بلکه باید بر پایه بررسی دقیق و پشتیبانی مطمئن انجام گیرد.
دلایلی که باعث شده مشتریان ما با اطمینان، آراد تهویه را انتخاب کنند:
چیلر تراکمی زمانی می‌تواند عملکردی مؤثر و ماندگار ارائه دهد که انتخاب آن با شناخت دقیق از ویژگی‌های فنی، نیاز واقعی پروژه و شرایط بهره‌برداری صورت گیرد. این سیستم با تکیه بر ساختار مهندسی‌شده خود، اگر به‌درستی انتخاب و نصب شود، نه‌تنها در کاهش مصرف انرژی و بهینه‌سازی فرآیند سرمایش مؤثر خواهد بود، بلکه در طولانی‌مدت نیز هزینه‌های نگهداری و استهلاک را به حداقل می‌رساند. آگاهی از نوع کمپرسور، نحوه عملکرد چرخه تبرید و تفاوت میان مدل‌های مختلف، گام مهمی در مسیر انتخاب صحیح این تجهیز تخصصی به‌شمار می‌آید. انتخاب چیلر تراکمی، زمانی به تصمیمی هوشمندانه تبدیل می‌شود که به‌جای تمرکز بر ظاهر مشخصات به کارایی واقعی و تناسب آن با شرایط محیطی و عملیاتی توجه شود.
خیر. چیلر تراکمی ذاتاً برای تولید سرمایش طراحی شده است. با این حال در برخی مدل‌ها می‌توان با افزودن سیستم Heat Recovery یا ترکیب با بویلر، امکان تأمین گرمایش را نیز فراهم کرد، ولی عملکرد آن مانند هیت‌پمپ نیست.
اگر شرایط نصب و بهره‌برداری استاندارد باشد، چیلر تراکمی می‌تواند به‌صورت ۲۴ ساعته و بدون وقفه کار کند. با این حال، انجام سرویس‌های دوره‌ای منظم و پایش دمای ورودی و خروجی برای جلوگیری از افت عملکرد ضروری است.
در صورت قطع برق، عملکرد چیلر بلافاصله متوقف می‌شود. پس از بازگشت برق، برخی مدل‌ها به زمان تأخیر جهت ریست اتوماتیک یا راه‌اندازی دستی نیاز دارند تا از آسیب به کمپرسور جلوگیری شود.
