آیا تا به حال به این فکر کرده‌اید که چگونه حرارت در سیستم‌های تهویه مطبوع منتقل می‌شود؟ مبدل‌های حرارتی یکی از اصلی‌ترین ابزارهایی هستند که این کار را انجام می‌دهند. یکی از پرکاربردترین این مبدل‌ها، مبدل شل اند تیوب است. این دستگاه با طراحی خاص خود، حرارت را به شکل مؤثر و بهینه منتقل می‌کند. حالا شاید بپرسید این مبدل دقیقاً چه کار می‌کند و چرا در سیستم‌های تهویه مطبوع اهمیت دارد؟ در ادامه، به بررسی این مبدل و عملکرد آن خواهیم پرداخت، در آراد تهویه، جایی که سیستم‌های تهویه مطبوع شما با استفاده از تکنولوژی‌های پیشرفته، عملکردی بهتر و بهره‌وری بالاتر خواهند داشت.

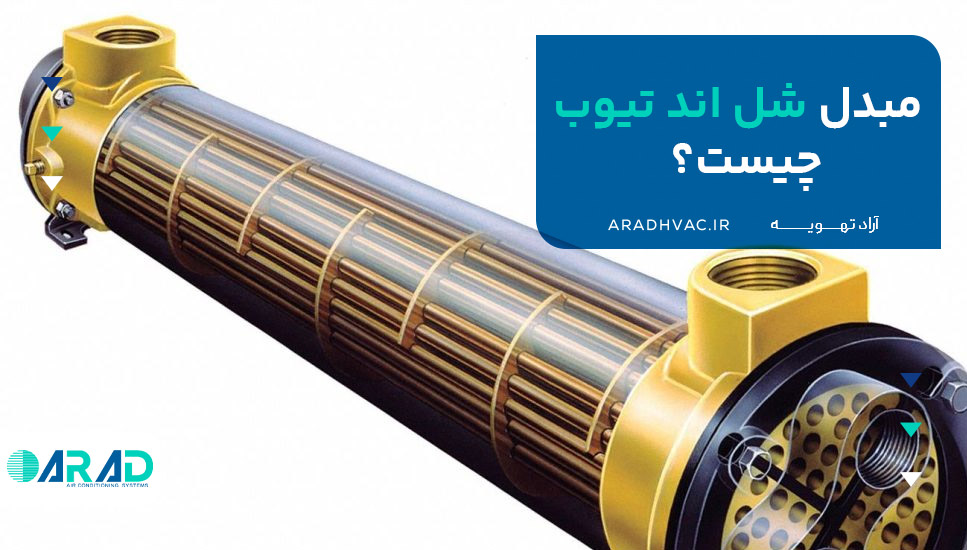

مبدل شل اند تیوب، یا مبدل حرارتی لوله و پوسته، یکی از موثرترین و پرکاربردترین دستگاه‌ها در انتقال حرارت است که در بسیاری از صنایع مانند تهویه مطبوع، تبرید و تولید برق استفاده می‌شود. این مبدل با طراحی خاص خود، شامل لوله‌هایی است که درون یک پوسته قرار دارند. سیال گرم وارد لوله‌ها می‌شود و پس از انتقال گرما به سیال سرد داخل پوسته، از طرف دیگر لوله‌ها خارج می‌شود. این فرآیند می‌تواند معکوس هم شود، یعنی جریان سیال‌ها قابل تغییر است. مبدل‌های شل اند تیوب به دلیل ساختار ساده و نگهداری آسان، در انواع تک‌فاز یا دوفاز موجود هستند و بسته به نیاز، می‌توانند فرآیند تبادل حرارت را به بهترین شکل انجام دهند. اگر به دنبال بهره‌وری بالاتر در سیستم تهویه مطبوع خود هستید، این مبدل‌ها گزینه‌ای عالی برای شما به حساب می‌آیند.
به نقل از سایت رسام سرما:

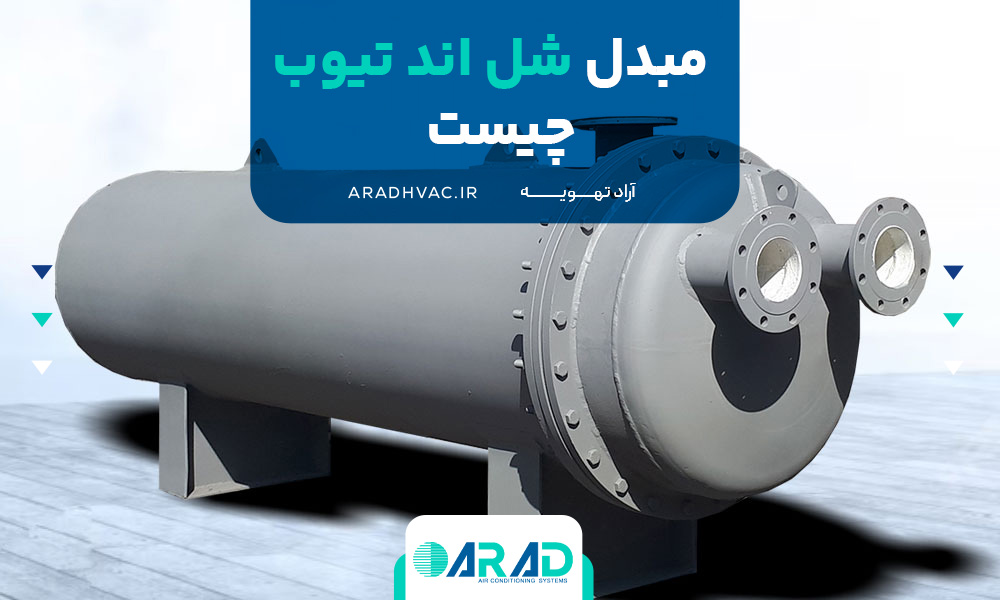

مبدل حرارتی شل اند تیوب (Shell and Tube Heat Exchanger) یک دستگاه تبادل حرارت است که در آن چندین لوله درون یک پوسته قرار گرفته اند. این طراحی به مبدل حرارتی اجازه می دهد تا حرارت را بین دو سیال که یکی درون لوله ها و دیگری درون پوسته جریان دارد، منتقل کند. ساختار ساده و موثر این مبدل ها آن ها را برای استفاده در بسیاری از فرآیندهای صنعتی، از جمله نفت و گاز، پتروشیمی، و تولید انرژی مناسب می سازد.

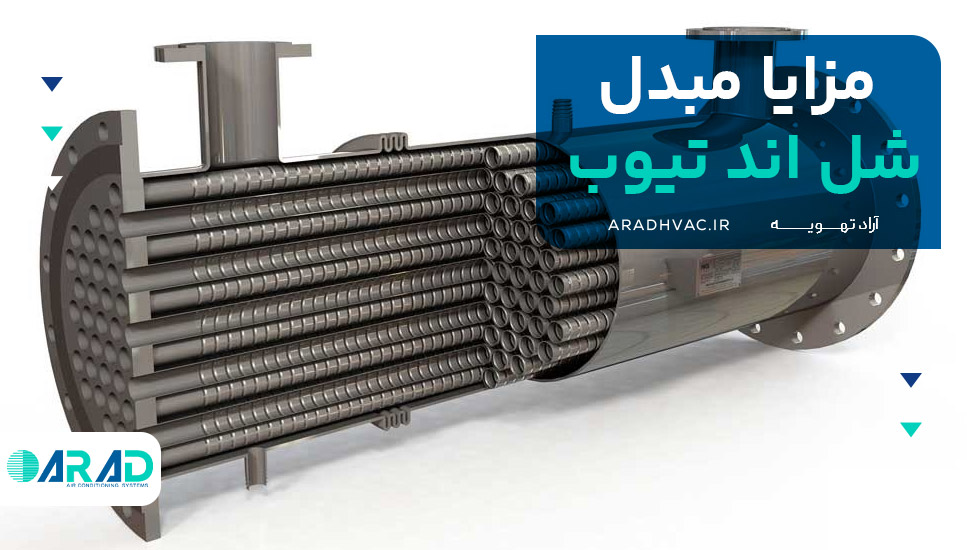

مبدل‌های شل اند تیوب به دلیل طراحی ساده و کارآمد خود، مزایای زیادی دارند که آن‌ها را به گزینه‌ای جذاب برای صنایع مختلف تبدیل می‌کند. از قابلیت رسوب‌زدایی آسان گرفته تا امکان بهینه‌سازی برای مصارف خاص، این مبدل‌ها عملکرد بالایی را با هزینه‌ای مقرون به صرفه ارائه می‌دهند. در ادامه به برخی از مزایای برجسته این نوع مبدل‌ها اشاره می‌کنیم:
طراحی این مبدل‌ها به گونه‌ای است که امکان رسوب‌زدایی آن‌ها بسیار ساده است. با قابلیت باز شدن راحت، می‌توان این مبدل‌ها را از نظر فیزیکی تمیز کرده یا با استفاده از مواد شیمیایی، رسوبات را از بین برد. این ویژگی، طول عمر و کارایی دستگاه را به طور چشمگیری افزایش می‌دهد.
مبدل‌های شل اند تیوب انعطاف‌پذیری بالایی دارند و می‌توان آن‌ها را برای نیازهای مختلف طراحی کرد. این مبدل‌ها را می‌توان از مواد مقاوم در برابر خوردگی ساخت و در صنایع مختلفی از جمله تهویه مطبوع، تبرید و حتی صنایع شیمیایی استفاده کرد.
در صورت آسیب دیدن قسمت‌های مختلف مبدل، طراحی خاص این دستگاه‌ها اجازه می‌دهد تا آن‌ها به راحتی باز شده و بخش آسیب‌دیده ترمیم گردد. این ویژگی موجب کاهش هزینه‌های تعمیرات و زمان توقف سیستم می‌شود.
یکی از مزایای بزرگ مبدل شل اند تیوب، قیمت مناسب آن‌ها است. در مقایسه با انواع دیگر مبدل‌های حرارتی، هزینه ساخت این نوع مبدل‌ها پایین‌تر است، که این امر باعث می‌شود استفاده از آن‌ها در پروژه‌های صنعتی مختلف، مقرون به صرفه باشد.
طراحی مبدل‌های شل اند تیوب بسیار منعطف است. می‌توان تعداد و نوع لوله‌ها را به دلخواه تنظیم کرده و بهره‌وری سیستم را افزایش داد. این ویژگی به‌ویژه در کاربردهایی که نیاز به انتقال حرارت بیشتری دارند، بسیار مفید است.
برای داشتن عملکرد بهینه چیلرها، استفاده از چک لیست تعمیر و نگهداری چیلر می‌تواند به شما کمک کند تا از نیازهای تعمیراتی آن مطلع شوید و به موقع اقدام کنید.

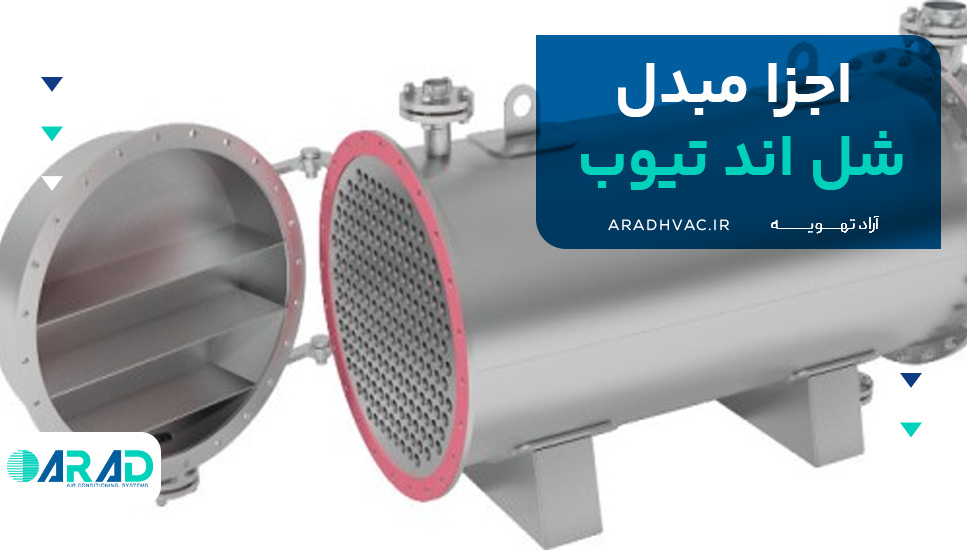

مبدل‌های شل اند تیوب از سه بخش اصلی تشکیل شده‌اند که هرکدام نقش حیاتی در عملکرد سیستم دارند. این اجزا به‌طور خاص طراحی شده‌اند تا انتقال حرارت به بهترین شکل ممکن انجام شود. در ادامه، این اجزا را معرفی کرده و به شرح عملکرد آن‌ها می‌پردازیم:
|
اجزا |
توضیحات |
لوله‌ها |
لوله‌های مبدل وظیفه انتقال حرارت و تبادل آن را بر عهده دارند. این لوله‌ها معمولاً از مس، استیل و فلزات مقاوم ساخته شده و با افزایش تعداد لوله‌ها، راندمان دستگاه افزایش می‌یابد. مسیر انتقال سیال از طریق لوله‌ها را پاس می‌نامند. |
تیوب شیت |
تیوب شیت صفحه‌ای است که لوله‌های مبدل به آن متصل می‌شوند و وظیفه آب‌بندی و مهار لوله‌ها را به عهده دارد. در مدل‌های مختلف، یکی از شیت‌ها ثابت و دیگری متحرک است. |
بافل |
بافل‌ها صفحاتی مشبک هستند که بین لوله‌ها نصب شده و در پوسته مبدل جای می‌گیرند. این صفحات جریان سیال را بهبود داده و باعث انتقال حرارت مؤثرتر می‌شوند. |

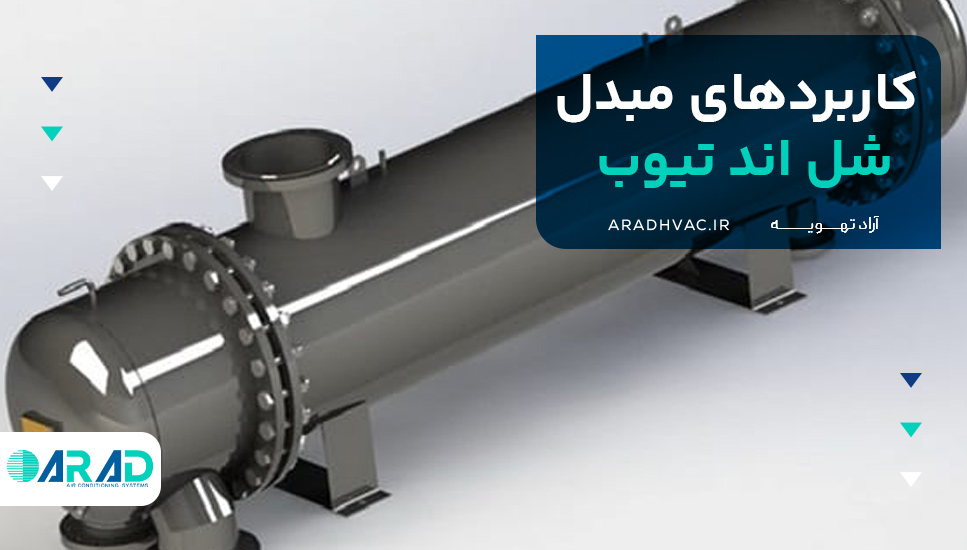

مبدل‌های شل اند تیوب به دلیل طراحی خاص و کارایی بالا در انتقال حرارت، در صنایع مختلف کاربرد گسترده‌ای دارند. این مبدل‌ها به راحتی می‌توانند حرارت را از یک سیال به سیال دیگر منتقل کنند و به دلیل ساختار ساده و قابلیت تعمیر آسان، به یکی از انتخاب‌های اصلی در سیستم‌های تهویه مطبوع، تبرید، نیروگاه‌ها و صنایع شیمیایی تبدیل شده‌اند. در ادامه به برخی از مهم‌ترین کاربردهای این مبدل‌ها اشاره می‌کنیم:
وقتی برای اولین بار مبدل‌های شل اند تیوب رو در سیستم‌های تهویه مطبوع دیدم، واقعاً شگفت‌زده شدم که چطور می‌تونن به این شکل عملکرد سیستم رو بهینه کنن. به‌خصوص وقتی این مبدل‌ها رو در چیلرها و مینی چیلرها دیدم، متوجه شدم که چطور بین آب و هوا یا گازها حرارت رو به‌طور مؤثر منتقل می‌کنن. از اون موقع به بعد همیشه برام روشن بود که این مبدل‌ها چطور می‌تونن به سیستم‌های تهویه کمک کنن تا سرمایش یا گرمایش دقیقاً همونطور که باید، با کارایی بالا و به‌طور اقتصادی انجام بشه. این تجربه باعث شد بیشتر به تکنولوژی پشت این مبدل‌ها علاقه‌مند بشم و واقعاً متوجه بشم که چطور می‌تونن عملکرد سیستم رو به شکل قابل توجهی بهبود بدن.
در سیستم‌های تبرید، مبدل شل اند تیوب برای انتقال حرارت بین مبرد و سیالات دیگر استفاده می‌شود. این مبدل‌ها به دلیل قابلیت‌های بالا در مدیریت دما، در دستگاه‌های تبرید صنعتی، تجهیزات سرمایشی و کولرهای صنعتی کاربرد دارند.
در نیروگاه‌ها، مبدل‌های شل اند تیوب برای انتقال حرارت در فرآیندهای مختلفی مانند بخار و آب استفاده می‌شوند. این مبدل‌ها در سیستم‌های برج خنک‌کننده، چیلرهای صنعتی و سیکل‌های گرمایی مورد استفاده قرار می‌گیرند.
در صنایع شیمیایی، نفت و گاز، مبدل‌های شل اند تیوب به‌عنوان تجهیزاتی برای مدیریت دما و فشار سیالات استفاده می‌شوند. این مبدل‌ها در فرآیندهای مختلفی از جمله تقطیر، تبخیر و کندانس‌سازی کاربرد دارند و برای فرآیندهای خورنده یا با فشار بالا بهینه‌سازی می‌شوند.
این مبدل‌ها به دلیل انعطاف‌پذیری و کارایی بالای خود، در انواع صنایع مختلف مورد استفاده قرار می‌گیرند و به بهبود عملکرد سیستم‌ها و کاهش هزینه‌ها کمک می‌کنند.
مبدل‌های شل اند تیوب با توجه به نحوه جریان سیالات، انواع مختلفی دارند که هر کدام بسته به نیازهای خاص و کاربردهای متفاوت طراحی می‌شوند. انتخاب نوع مناسب مبدل به عواملی مانند سرعت جریان، نوع سیالات و نیاز به کارایی بستگی دارد. در ادامه به بررسی انواع مختلف مبدل شل اند تیوب می‌پردازیم:
در این نوع مبدل، سیال‌ها در یک مسیر موازی با یکدیگر حرکت می‌کنند. یعنی هر دو سیال در یک جهت از مبدل عبور کرده و در طول مسیر تبادل حرارت انجام می‌دهند. این طراحی برای کاربردهایی مناسب است که نیاز به تبادل حرارتی با سرعت پایین‌تر دارند.
در مبدل‌های با جریان متقاطع، سیال‌ها به‌طور عمودی و افقی از یکدیگر عبور می‌کنند. این نوع جریان باعث می‌شود تا تبادل حرارت به‌طور یکنواخت‌تری انجام شود و راندمان سیستم افزایش یابد. این مبدل‌ها به‌ویژه در مواقعی که تغییر دما و سرعت جریان سیال اهمیت دارد، استفاده می‌شوند.
در مبدل‌های ضد جریان، سیال‌ها در جهت‌های مخالف یکدیگر حرکت می‌کنند. این نوع طراحی بیشترین بهره‌وری حرارتی را فراهم می‌کند، چرا که دما در طول مبدل به‌طور یکنواخت کاهش یا افزایش می‌یابد و راندمان تبادل حرارت به حداکثر می‌رسد. این مبدل‌ها برای مواردی که نیاز به انتقال حرارت زیاد و سرعت تبادل بالاست، بهترین انتخاب هستند.
در این مبدل‌ها، سیال‌ها در دو یا چند مسیر مختلف از مبدل عبور می‌کنند. مبدل‌های دو طرفه معمولاً برای کاربردهای ساده و نیازهای متوسط طراحی می‌شوند، در حالی که مبدل‌های چند طرفه برای کاربردهایی با نیاز به انتقال حرارت بالا و استفاده از چند سیال طراحی می‌شوند. این نوع مبدل‌ها در صنایع با حجم بالای انتقال حرارت کاربرد دارند.

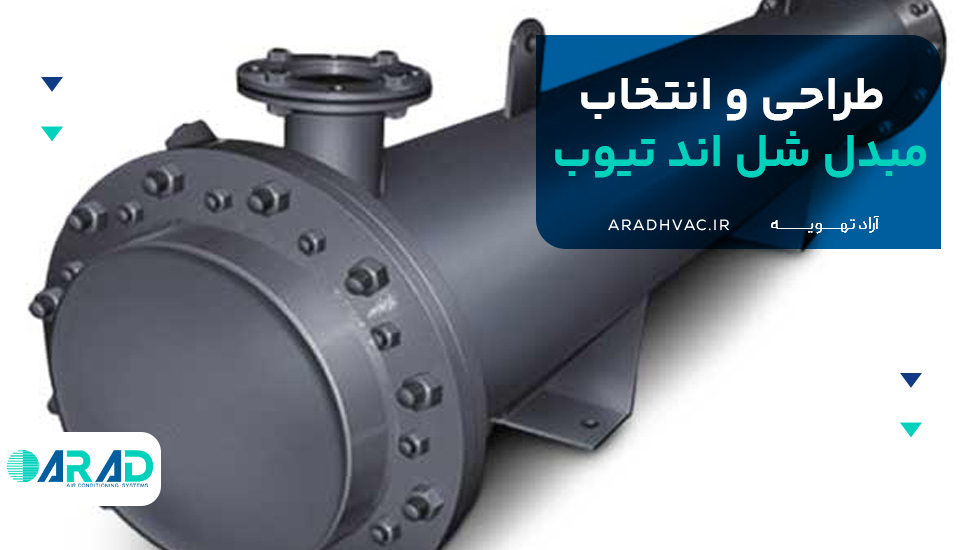

طراحی و انتخاب مبدل شل اند تیوب فرآیندی پیچیده است که نیازمند دقت و توجه به جزئیات مختلف از جمله مواد، ابعاد، شرایط عملیاتی و نیازهای خاص هر صنعت است. انتخاب صحیح مبدل، تأثیر مستقیمی بر عملکرد سیستم و کارایی انتقال حرارت دارد. در ادامه به برخی از مهم‌ترین جنبه‌های طراحی و انتخاب این مبدل‌ها اشاره می‌کنیم:
انتخاب مواد مناسب برای لوله‌ها (تیوب‌ها) و پوسته (شل) مبدل شل اند تیوب از اهمیت بالایی برخوردار است. این مواد باید مقاومت بالایی در برابر خوردگی، فشار و دماهای بالا داشته باشند. معمولاً از فلزاتی مانند استیل، مس و آلیاژهای مقاوم به خوردگی برای ساخت این اجزا استفاده می‌شود تا عمر مفید مبدل افزایش یابد.
ابعاد و ظرفیت مبدل شل اند تیوب باید متناسب با نیازهای خاص هر صنعت طراحی شوند. این انتخاب بستگی به میزان انتقال حرارت، جریان سیالات و محدودیت‌های فضایی دارد. برای تأمین بهره‌وری بالا، ابعاد مبدل باید به‌گونه‌ای انتخاب شوند که ظرفیت انتقال حرارت مورد نظر را با کمترین اتلاف انرژی ممکن فراهم کند.
در انتخاب مبدل شل اند تیوب، شرایط عملیاتی مانند دما، فشار و نوع سیالات بسیار تأثیرگذار هستند. سیالاتی که در مبدل جریان دارند، باید از نظر خواص فیزیکی و شیمیایی با مبدل سازگاری داشته باشند. همچنین، دما و فشار کاری باید با توجه به ظرفیت مبدل انتخاب شود تا از آسیب به تجهیزات جلوگیری شود و عملکرد بهینه حفظ گردد.
طراحی مهندسی مبدل شل اند تیوب نیازمند انجام محاسبات دقیق برای تعیین ابعاد، تعداد لوله‌ها، ضخامت و نوع مواد است. این محاسبات باید به‌طور علمی و با استفاده از اصول ترمودینامیکی انجام شود تا بهترین عملکرد و بالاترین بهره‌وری حرارتی به‌دست آید. در این طراحی‌ها، عواملی مانند راندمان انتقال حرارت، افت فشار و مقاومت به خوردگی نیز باید مدنظر قرار گیرند.

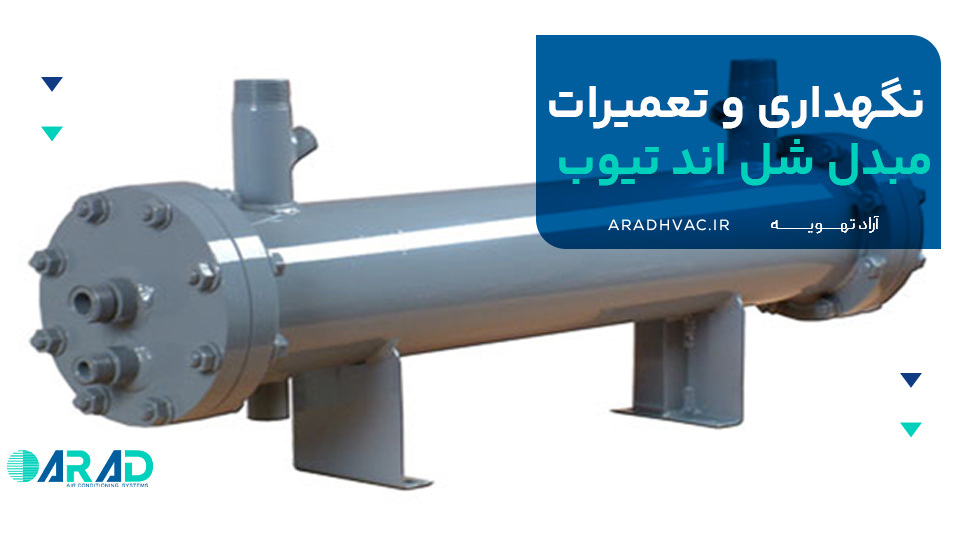

مبدل‌های شل اند تیوب برای عملکرد بهینه و عمر طولانی نیاز به نگهداری و تعمیرات منظم دارند. بازرسی‌های دوره‌ای، تمیزکاری و بررسی دقیق عملکرد مبدل‌ها می‌تواند از مشکلات بزرگ‌تر جلوگیری کند و کارایی سیستم را حفظ کند. در ادامه به برخی از نکات مهم در نگهداری و تعمیرات این مبدل‌ها پرداخته می‌شود:
نگهداری مبدل‌های شل اند تیوب نیازمند بازرسی منظم برای شناسایی مشکلات احتمالی مانند نشتی‌ها، خوردگی یا مسدود شدن لوله‌ها است. بررسی وضعیت شل و تیوب‌ها، لوله‌های در حال استفاده و بررسی هرگونه خرابی باید به‌طور دوره‌ای انجام شود تا از کارایی مطلوب دستگاه اطمینان حاصل شود. همچنین باید از وجود هرگونه رسوب یا آلودگی در سیستم جلوگیری شود.
تمیزکاری مبدل‌های شل اند تیوب یکی از مراحل مهم در نگهداری این دستگاه‌ها است. رسوبات می‌توانند باعث کاهش راندمان و عملکرد مبدل شوند. روش‌های تمیزکاری می‌تواند شامل شستشو با آب تحت فشار، استفاده از مواد شیمیایی مخصوص برای رسوب‌زدایی و یا تمیزکاری فیزیکی باشد. انتخاب روش مناسب بستگی به نوع سیالات و شرایط محیطی دارد.
مبدل‌های شل اند تیوب ممکن است با مشکلاتی همچون نشتی، خوردگی یا رسوب‌گذاری مواجه شوند. برای رفع این مشکلات، باید از مواد مقاوم‌تر برای لوله‌ها استفاده کرد و همچنین از روش‌های صحیح برای تعمیر و ترمیم مبدل‌ها بهره برد. در صورتی که نشتی یا خرابی در لوله‌ها مشاهده شد، باید لوله‌ها به دقت بازبینی و در صورت نیاز تعویض شوند.
برای اطمینان از عملکرد بهینه مبدل، باید راندمان آن به‌طور مرتب بررسی شود. در صورت کاهش راندمان، دلایل مختلفی می‌تواند باعث آن باشد، از جمله رسوبات، تغییرات در فشار یا دما. با بررسی دقیق پارامترهای عملکردی مانند دما، فشار و میزان انتقال حرارت، می‌توان مشکلات را شناسایی و به‌موقع اقدام به رفع آن‌ها کرد.
در آراد تهویه، ما به عنوان نماینده رسمی سیستم‌های تهویه مطبوع کلیوت ایتالیا، بهترین و باکیفیت‌ترین مبدل‌های شل اند تیوب را برای شما تأمین می‌کنیم. اگر به دنبال خرید مبدل‌های شل اند تیوب برای سیستم‌های تهویه مطبوع، تبرید یا صنایع دیگر هستید، تیم متخصص ما آماده است تا به شما در انتخاب بهترین محصول متناسب با نیازتان کمک کند. با توجه به تجربه و دانش فنی بالا، ما به شما اطمینان می‌دهیم که محصولاتی با کارایی بالا و قیمت مناسب دریافت خواهید کرد. از دیگر مزایای خرید از آراد تهویه می‌توان به این موارد نیز اشاره کرد:
ما در آراد تهویه به دنبال ارائه بهترین راه‌حل‌های تهویه مطبوع برای شما هستیم و همیشه در تلاشیم تا کیفیت و کارایی را در کنار قیمت مناسب به شما ارائه دهیم.
در نهایت، مبدل شل اند تیوب با طراحی خاص خود به یکی از کارآمدترین و پرکاربردترین ابزارهای انتقال حرارت در صنایع مختلف تبدیل شده است. این مبدل‌ها با استفاده از لوله‌های داخلی که درون یک پوسته قرار دارند، حرارت را از یک سیال به سیال دیگر منتقل می‌کنند و به‌دلیل ساختار ساده و انعطاف‌پذیر خود، در بسیاری از سیستم‌های تهویه مطبوع، تبرید، نیروگاه‌ها و صنایع شیمیایی مورد استفاده قرار می‌گیرند. با انتخاب مواد مناسب، طراحی بهینه و نگهداری منظم، این مبدل‌ها می‌توانند عملکردی عالی و بهره‌وری بالا را در طول عمر خود ارائه دهند. در آخر باید گفت، مبدل شل اند تیوب نه تنها یک ابزار حیاتی برای انتقال حرارت است، بلکه یک راه‌حل کارآمد و اقتصادی برای بسیاری از نیازهای صنعتی و تجاری به شمار می‌آید.
مبدل‌های شل اند تیوب عمدتاً برای کاربردهای صنعتی و تجاری طراحی شده‌اند و در سیستم‌های خانگی معمولاً استفاده نمی‌شوند. این مبدل‌ها به دلیل ظرفیت بالای انتقال حرارت و ساختار مقاوم، بیشتر در صنایع بزرگ مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های تهویه مطبوع صنعتی کاربرد دارند. برای سیستم‌های خانگی، معمولاً از مبدل‌های حرارتی صفحه‌ای یا لوله‌ای استفاده می‌شود که مناسب‌تر برای نیازهای خانگی هستند.
قیمت مبدل‌های شل اند تیوب تحت تأثیر عواملی مانند جنس مواد استفاده‌شده (مس، استیل، کربن استیل)، اندازه و ظرفیت مبدل، طراحی خاص (تعداد پاس‌ها، نوع تیوب شیت)، فشار و دمای کاری، و برند سازنده قرار دارد. هرچه مبدل برای شرایط خاصی مانند فشار و دمای بالا یا سیالات خورنده طراحی شود، قیمت آن افزایش می‌یابد. همچنین، مبدل‌های با طراحی پیچیده‌تر یا برندهای معتبرتر معمولاً هزینه بالاتری دارند.
برای افزایش عمر مفید مبدل‌های شل اند تیوب، انجام نگهداری منظم و بازرسی‌های دوره‌ای ضروری است. تمیزکاری منظم برای جلوگیری از رسوب‌گذاری، استفاده از مواد شیمیایی مناسب برای رسوب‌زدایی، بررسی و تعویض قطعات آسیب‌دیده مانند تیوب شیت‌ها و بافل‌ها، و اطمینان از عملکرد صحیح سیستم‌های آب‌بندی از جمله اقدامات مؤثر در این زمینه هستند. همچنین، انتخاب مواد مقاوم در برابر خوردگی و فشار بالا در طراحی اولیه مبدل می‌تواند به افزایش طول عمر آن کمک کند.
