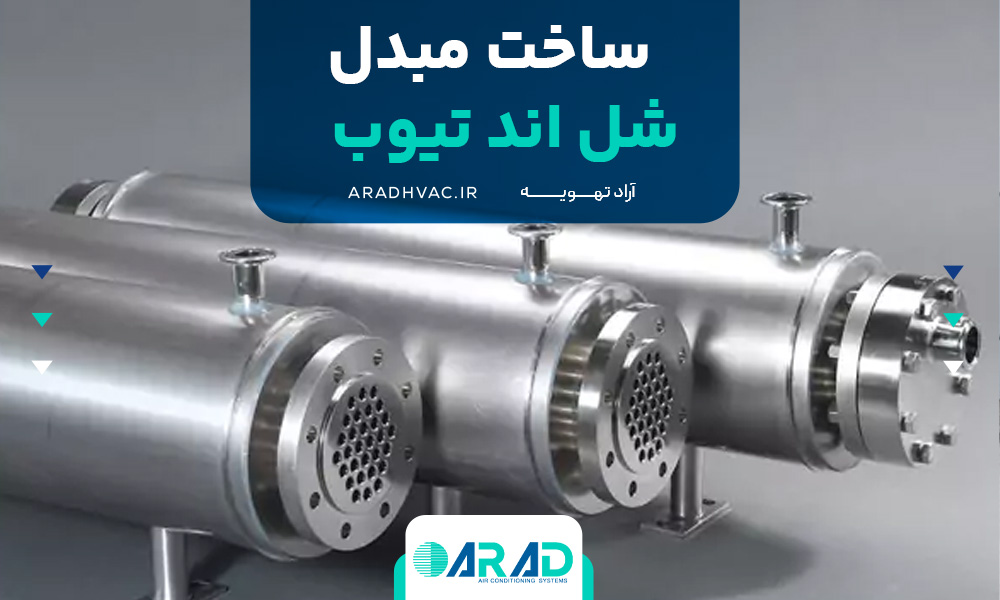

آیا تا به حال فکر کرده‌اید که چطور می‌توان دما را به صورت بهینه در سیستم‌های مختلف کنترل کرد؟ مبدل‌های حرارتی شل اند تیوب یکی از اجزای اساسی در این فرآیند هستند که در صنایع مختلف، از تهویه مطبوع گرفته تا شیمیایی و انرژی، نقشی کلیدی دارند. این مبدل‌ها با انتقال حرارت به شیوه‌ای کارآمد، به بهبود عملکرد سیستم‌ها کمک می‌کنند. اگر شما هم به دنبال بهره‌وری بیشتر و کارایی بالاتر در سیستم‌های تهویه مطبوع خود هستید، آشنایی با فرآیند ساخت حرفه‌ای این مبدل‌ها می‌تواند گامی مهم باشد. در آراد تهویه، ما با استفاده از تخصص خود در این حوزه، به شما کمک می‌کنیم تا بهترین نتیجه را از سیستم‌های تهویه مطبوع خود بگیرید. تا انتهای این مطلب با ما همراه باشید.

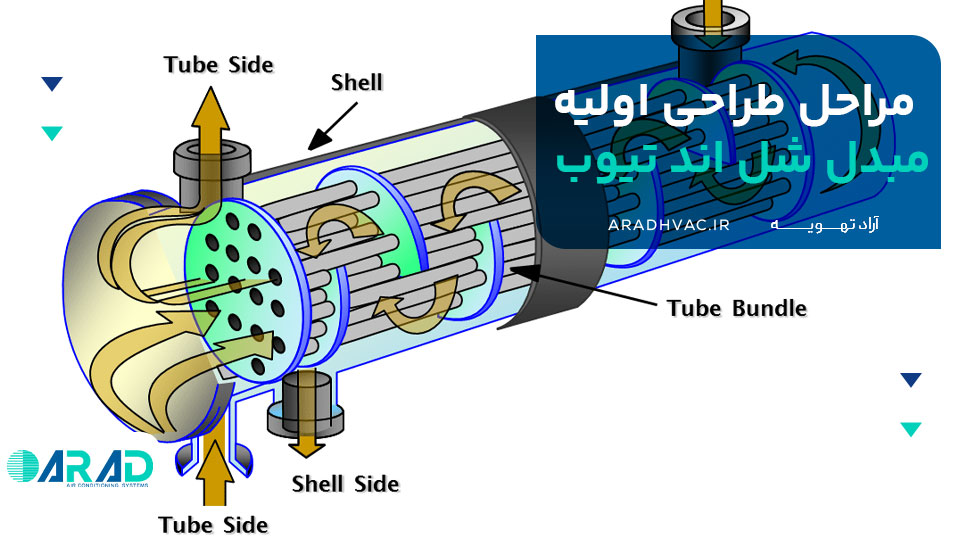

در طراحی مبدل‌های شل اند تیوب، رعایت جزئیات فنی و اصولی برای دستیابی به عملکرد بهینه ضروری است. این مبدل‌ها باید به‌گونه‌ای طراحی شوند که انتقال حرارت را به حداکثر برسانند و در عین حال هزینه‌ها و مصرف انرژی را به حداقل برسانند. برای رسیدن به این هدف، باید مراحل مختلفی را با دقت طی کرد.
اولین گام در طراحی مبدل شل اند تیوب، تعیین مشخصات حرارتی موردنیاز است. شما باید ظرفیت حرارتی، دما و فشار سیستم را مشخص کنید. این اطلاعات به شما کمک می‌کند تا نوع سیالات (آب، بخار، روغن، گاز و…) و خواص آنها را انتخاب کنید که در نهایت کارایی و عملکرد مبدل را تحت تاثیر قرار می‌دهند.
در این مرحله، باید تصمیم بگیرید که نوع جریان سیال‌ها در مبدل شل اند تیوب چگونه باشد. جریان‌ها می‌توانند به صورت متقاطع، هم‌جهت یا خلاف‌جهت باشند. انتخاب نوع جریان صحیح تأثیر زیادی در کارایی انتقال حرارت دارد. برای مثال، در جریان خلاف‌جهت، راندمان انتقال حرارت بالاتر است، که باعث بهبود عملکرد مبدل می‌شود.
با توجه به مشخصات حرارتی و نوع جریان، باید سطح انتقال حرارت موردنیاز را محاسبه کنید. این مرحله برای تعیین تعداد و ابعاد دقیق تیوب‌ها ضروری است. برای مثال، هرچه سطح انتقال حرارت بزرگتر باشد، نیاز به تعداد بیشتری تیوب خواهید داشت که به بهبود عملکرد سیستم کمک می‌کند.
امروزه نرم‌افزارهای مهندسی مختلفی وجود دارند که فرآیند طراحی مبدل‌های شل اند تیوب را دقیق‌تر و سریع‌تر می‌کنند. نرم‌افزارهایی مانند Aspen و HTRI قادرند تا با محاسبات پیچیده، ابعاد، تعداد تیوب‌ها و دیگر جزئیات طراحی را به دقت تعیین کنند و در نهایت، طراحی بهینه‌ای ارائه دهند که به مشتریان امکان بهره‌وری بالا را می‌دهد.

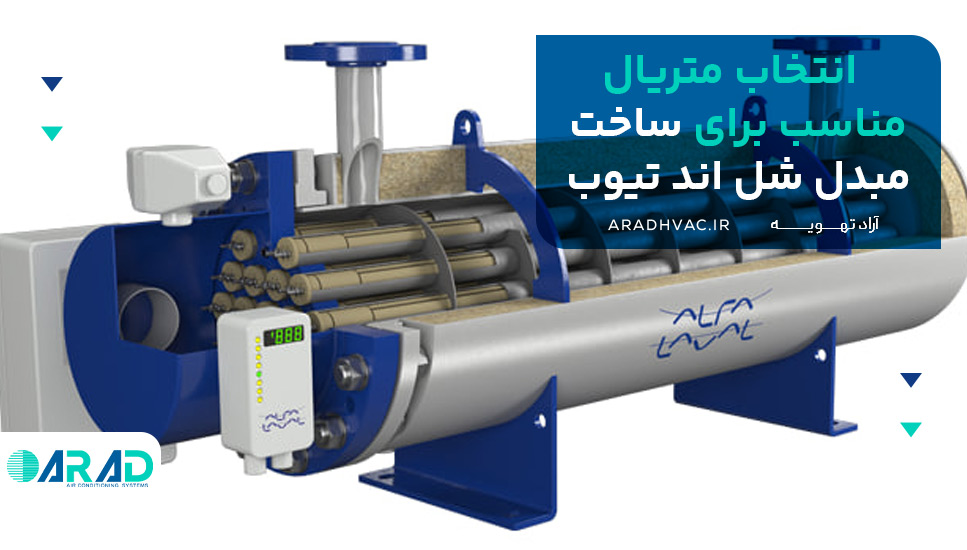

انتخاب مواد مناسب برای ساخت مبدل‌های شل اند تیوب از اهمیت ویژه‌ای برخوردار است، زیرا این مواد تأثیر مستقیم بر عملکرد، طول عمر و کارایی مبدل دارند. هر ماده‌ای ویژگی‌های خاص خود را دارد که می‌تواند بر انتقال حرارت، مقاومت در برابر خوردگی و دیگر ویژگی‌های فنی تأثیر بگذارد. در ادامه به برخی از مهم‌ترین موارد انتخاب متریال برای این مبدل‌ها می‌پردازیم.
برای ساخت تیوب‌های مبدل شل اند تیوب، معمولاً از آلیاژهای مختلف فلزی استفاده می‌شود. استیل ضدزنگ (استنلس استیل) یکی از رایج‌ترین انتخاب‌ها است که به دلیل مقاومت بالا در برابر خوردگی و دما در صنایع مختلف کاربرد دارد. آلیاژ مس نیز به دلیل هدایت حرارتی بسیار خوب، در مبدل‌های شل اند تیوب برای انتقال حرارت موثرتر استفاده می‌شود. تیتانیوم نیز برای شرایط خاصی که نیاز به مقاومت بالا در برابر خوردگی و فشار وجود دارد، انتخابی عالی است، اما قیمت آن نسبت به دیگر مواد بیشتر است.
جنس پوسته و صفحات نگهدارنده مبدل شل اند تیوب نیز باید با دقت انتخاب شود. این قسمت‌ها معمولاً از فولاد کربنی یا استنلس استیل ساخته می‌شوند، اما انتخاب دقیق بستگی به محیط عملیاتی دارد. در محیط‌های با شرایط خاص (مثل دماهای بسیار بالا یا محل‌هایی که سیالات خورنده در آن جریان دارند)، انتخاب مواد مقاوم به خوردگی یا مواد با استحکام بالا الزامی است. توجه به مقاومت مکانیکی و ویژگی‌های حرارتی این مواد در بهبود عملکرد و دوام مبدل تأثیرگذار است.
یادم یکی از دوستانم که مهندس مکانیک بود، همیشه می‌گفت انتخاب مواد مناسب برای مبدل‌های شل اند تیوب، چیزی فراتر از یک انتخاب ساده است. یک روز که داشتیم درباره پروژه‌ای صحبت می‌کردیم که با سیالات خورنده و دماهای بالا درگیر بودیم، متوجه شدم چقدر این انتخاب‌ها باید با دقت و وسواس انجام شود. دوسنم بهم توضیح داد که وقتی با چنین شرایطی روبه‌رو می‌شویم، باید مواد مقاومی انتخاب کنیم که در برابر خوردگی و دماهای زیاد مقاومت داشته باشند. به همین دلیل، همیشه به خواص مکانیکی مواد توجه می‌کند، چون فشار و تنش‌های کاری می‌توانند به راحتی سیستم را دچار مشکل کنند. از آن زمان به بعد، این نکات را به خوبی درک کردم و همیشه قبل از انتخاب مواد برای هر پروژه، دقیقاً همه این عوامل را بررسی می‌کنم تا اطمینان حاصل کنم که مبدل بهترین عملکرد را در سیستم تهویه مطبوع خواهد داشت و برای سال‌ها بدون مشکل کار خواهد کرد.

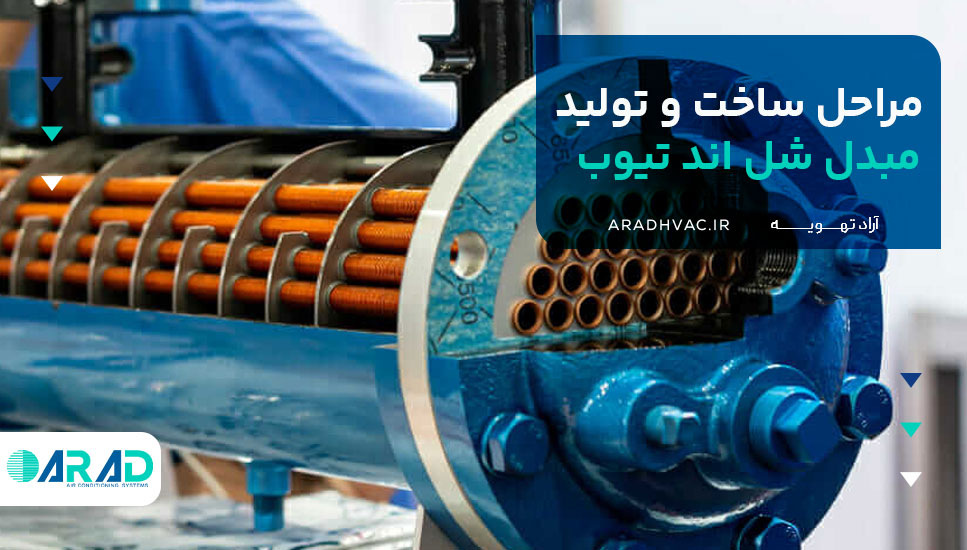

ساخت مبدل‌های شل اند تیوب فرآیندی پیچیده و دقیق است که نیازمند دقت بالا و رعایت استانداردهای مهندسی در هر مرحله است. هر جزء این مبدل‌ها از تیوب‌ها گرفته تا پوسته و بخش‌های مختلف دیگر باید به درستی طراحی، ساخته و نصب شود تا کارایی و طول عمر سیستم به حداکثر برسد. در ادامه، به مراحل ساخت و تولید این مبدل‌ها می‌پردازیم.
اولین گام در فرآیند تولید، برش و آماده‌سازی مواد اولیه است. تیوب‌ها باید با دقت و بر اساس اندازه‌های مورد نیاز برش داده شوند تا امکان نصب صحیح در مراحل بعدی وجود داشته باشد. همچنین پوسته مبدل باید به شکلی برش داده شود که قابلیت تحمل فشار و دما را داشته باشد. این مرحله از اهمیت ویژه‌ای برخوردار است، زیرا هر اشتباهی در اندازه‌گیری یا برش می‌تواند عملکرد مبدل را تحت تاثیر قرار دهد.
پس از آماده‌سازی تیوب‌ها و پوسته، نوبت به ساخت و نصب Tube Sheet می‌رسد. این صفحه، که در آن تیوب‌ها قرار می‌گیرند، باید به دقت ساخته شود تا فیتینگ صحیح و اتصال محکم تیوب‌ها به پوسته ایجاد شود. نصب دقیق Tube Sheet نقش مهمی در جلوگیری از نشتی و اطمینان از انتقال حرارت بهینه دارد.
در این مرحله، تیوب‌ها به طور دقیق به صفحه لوله (Tube Sheet) جوش می‌شوند. جوشکاری تیوب‌ها به Tube Sheet باید به گونه‌ای انجام شود که اتصال محکم و بدون نشتی ایجاد گردد. این مرحله نیاز به دقت بالا دارد، زیرا هرگونه خطا در جوشکاری می‌تواند منجر به مشکلات جدی در عملکرد مبدل در آینده شود.
پس از جوشکاری تیوب‌ها، باید پوسته مبدل به سر و ته مبدل متصل شود. این بخش‌ها که به نام‌های Cover و Channel Head شناخته می‌شوند، باید به طور محکم و با دقت نصب شوند تا از هرگونه نشتی جلوگیری شود. این اتصالات باید به گونه‌ای طراحی شوند که فشار و دمای بالا را تحمل کرده و عملکرد بهینه مبدل را تضمین کنند.
آخرین مرحله نصب بافل‌ها (Baffles) در داخل پوسته است. این قطعات به‌گونه‌ای طراحی شده‌اند که جریان سیال در داخل مبدل را هدایت کنند و انتقال حرارت را بهبود بخشند. بافل‌ها باعث می‌شوند تا جریان سیال به‌طور یکنواخت‌تر توزیع شود و از ایجاد جریان‌های نامنظم جلوگیری کنند که این امر موجب افزایش کارایی مبدل می‌شود.

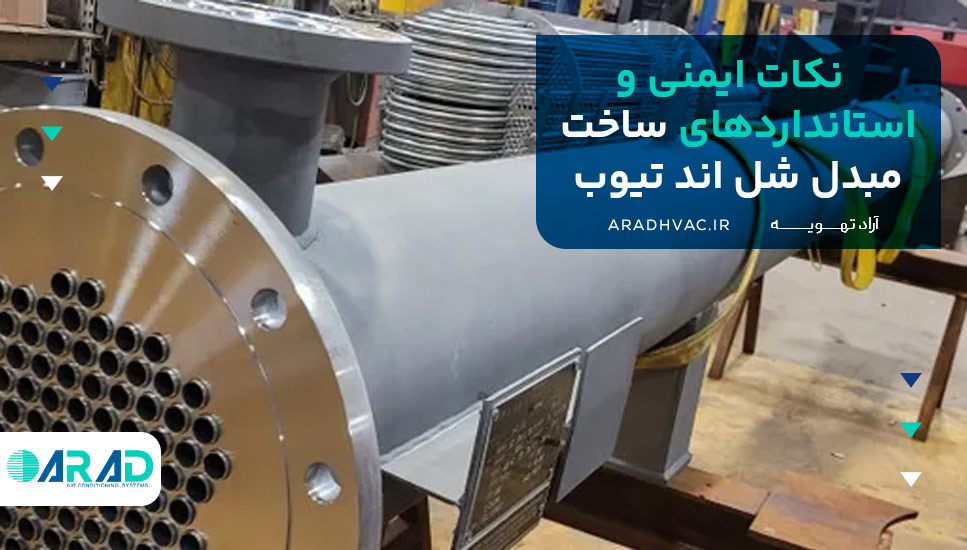

در طراحی و ساخت مبدل‌های شل اند تیوب، رعایت استانداردهای ایمنی و فنی از اهمیت ویژه‌ای برخوردار است. این استانداردها نه تنها باعث بهبود عملکرد سیستم‌ها می‌شوند، بلکه از بروز خطرات احتمالی در حین تولید و بهره‌برداری جلوگیری می‌کنند. همچنین، مدارک فنی و مستندات مهندسی در فرآیند ساخت کمک می‌کنند تا هر مرحله با دقت و مطابق با نیازهای فنی انجام شود.
| نکات | توضیحات |
استانداردهای طراحی (ASME, TEMA, API) |
در طراحی مبدل شل اند تیوب باید از استانداردهای معتبر جهانی مانند ASME، TEMA و API پیروی کرد تا اطمینان حاصل شود که سیستم‌ها از نظر ایمنی و کارایی در سطح مطلوب قرار دارند. این استانداردها شامل دستورالعمل‌های دقیق برای طراحی، ساخت و تست مبدل‌ها هستند. |
الزامات ایمنی در ساخت و بهره‌برداری |
ایمنی در ساخت و بهره‌برداری از مبدل‌های شل اند تیوب بسیار حیاتی است. از جمله نکات ایمنی می‌توان به رعایت اصول ایمنی در جوشکاری، نصب و تست سیستم، همچنین نظارت مستمر بر شرایط دما و فشار در حین بهره‌برداری اشاره کرد. |
نقش مدارک فنی و مستندات مهندسی در فرآیند ساخت |
مدارک فنی و مستندات مهندسی برای هر پروژه تولید مبدل شل اند تیوب ضروری هستند. این مدارک شامل نقشه‌ها، محاسبات طراحی، گزارش‌های تست و شبیه‌سازی‌ها می‌شوند که کمک می‌کنند تا ساخت به صورت منظم، استاندارد و مطابق با نیازهای فنی صورت گیرد. |

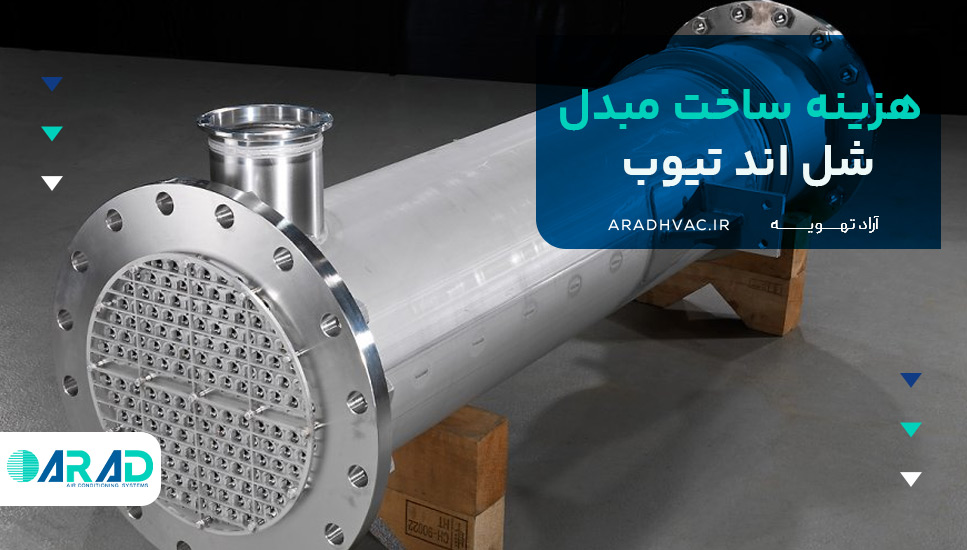

در هنگام ساخت مبدل‌های شل اند تیوب، چندین عامل تأثیرگذار بر قیمت نهایی وجود دارد که باید به دقت در نظر گرفته شوند. از نوع مواد اولیه گرفته تا پیچیدگی طراحی و فرایندهای تولید، همگی بر هزینه‌ها تأثیر می‌گذارند.
یکی از مهم‌ترین عوامل تأثیرگذار بر قیمت مبدل‌های شل اند تیوب، نوع و کیفیت مواد اولیه استفاده‌شده در ساخت است. مثلاً استفاده از استیل ضدزنگ یا آلیاژهای خاص مثل تیتانیوم می‌تواند هزینه را افزایش دهد.
طراحی مبدل شل اند تیوب بسته به نیازهای خاص هر پروژه می‌تواند متغیر باشد. هرچه طراحی پیچیده‌تر باشد یا ابعاد مبدل بزرگتر باشد، هزینه تولید نیز افزایش می‌یابد.
مراحل مختلف تولید مانند جوشکاری، نصب، تست‌ها و بررسی‌های کیفی، می‌تواند بر قیمت تمام‌شده تأثیرگذار باشد.
سفارشات بزرگتر یا تولید مبدل‌های بیشتری ممکن است به کاهش هزینه‌ها کمک کنند، زیرا می‌توان مواد را به صورت عمده خریداری کرد و هزینه‌های ساخت را بهینه‌تر کرد.
در نهایت، قیمت‌های ما در آراد تهویه با توجه به کیفیت بالا و خدمات ممتاز، بسیار مناسب و رقابتی است. ما همیشه سعی می‌کنیم تا بهترین ارزش را برای سرمایه‌گذاری شما ارائه کنیم و مطمئن باشیم که سیستم‌های تهویه مطبوع شما با عملکرد عالی و هزینه‌ای منصفانه راه‌اندازی خواهند شد.
به نقل از سایت کیان توسعه صنعت آموت:
مواردی از جمله جنس و نوع تجهیزات، نیازهای پروژه و درخواست مشتریان، ظرفیت لازم برای انتقال دما، طراحی مبدل و … همگی در تعیین قیمت مبدل حرارتی شل اند تیوب دخیل هستند.
اگر به دنبال خرید مبدل شل اند تیوب با کیفیت و قیمت مناسب هستید، ما در آراد تهویه به عنوان نماینده رسمی سیستم‌های تهویه مطبوع کلیوت ایتالیا، تلاش می‌کنیم بهترین محصولات را به شما ارائه دهیم. خرید مبدل شل اند تیوب از ما، یعنی کیفیت بالا، خدمات حرفه‌ای و پشتیبانی مستمر. از مزایای خرید مبدل شل اند تیوب از ما می‌توانیم به این موارد اشاره کنیم:
در نهایت، خرید مبدل شل اند تیوب از ما یک سرمایه‌گذاری مطمئن برای بهبود سیستم‌های تهویه مطبوع شماست که همزمان با هزینه‌ای بهینه، کیفیتی برتر به شما ارائه می‌دهد.
در نهایت، ساخت مبدل شل اند تیوب فرآیندی است که نیازمند ترکیبی از مهندسی دقیق، تجربه و توجه به جزئیات است. از انتخاب مواد اولیه مناسب گرفته تا طراحی بهینه و رعایت استانداردهای ایمنی، هر مرحله از ساخت باید با دقت و تخصص بالا انجام شود. در آراد تهویه، ما با بهره‌گیری از تیم مهندسی متخصص و استفاده از پیشرفته‌ترین تکنولوژی‌ها، بهترین مبدل‌های شل اند تیوب را با کیفیتی بی‌نظیر و قیمت‌های مناسب به شما ارائه می‌دهیم. اعتماد شما به ما، تضمین‌کننده عملکرد بالا و طول عمر سیستم‌های تهویه مطبوع شماست.
برای افزایش عمر مفید مبدل شل اند تیوب، باید به مواردی مانند نگهداری منظم، نظارت بر فشار و دما در حین بهره‌برداری و جلوگیری از بروز خوردگی توجه ویژه‌ای داشت. همچنین، استفاده از مواد مقاوم به خوردگی در شرایط خاص و انجام تست‌های دوره‌ای می‌تواند کمک زیادی به افزایش دوام مبدل کند. همچنین، تمیز نگه داشتن مبدل و جلوگیری از تجمع رسوبات در داخل تیوب‌ها از دیگر اقدامات مهم در افزایش طول عمر سیستم است.
کاهش عملکرد مبدل شل اند تیوب می‌تواند به دلایل مختلفی مانند تجمع رسوبات در داخل تیوب‌ها، خوردگی، تغییرات دما و فشار بیش از حد، یا طراحی نامناسب رخ دهد. مشکلات دیگری همچون انسداد در مسیر جریان سیال یا جوشکاری ضعیف نیز می‌توانند موجب کاهش کارایی مبدل شوند. برای جلوگیری از این مشکلات، انجام تعمیرات و بازرسی‌های دوره‌ای ضروری است.
مبدل‌های شل اند تیوب به دلیل ویژگی‌هایی مانند کارایی بالا در انتقال حرارت و مقاومت در برابر فشار و دما، برای بسیاری از صنایع از جمله صنایع شیمیایی، نفت و گاز، تهویه مطبوع، پتروشیمی و نیروگاه‌ها مناسب هستند. اما انتخاب دقیق این مبدل‌ها باید با توجه به نوع سیال، شرایط کاری و نیازهای خاص هر صنعت انجام شود تا بهترین عملکرد را به همراه داشته باشد.
